桥架弯头制作与计算45度组成90度精确计算(桥架计算器使用说明书)

微信公众号:mgzs1906 发表:桥架技术    发表日期:2020-03-12

桥架弯头制作与计算45度组成90度精确计算(桥架计算器使用说明书)

下面介绍45度组成90度精确计算!希望各位老铁能够学有所获!举一反三!

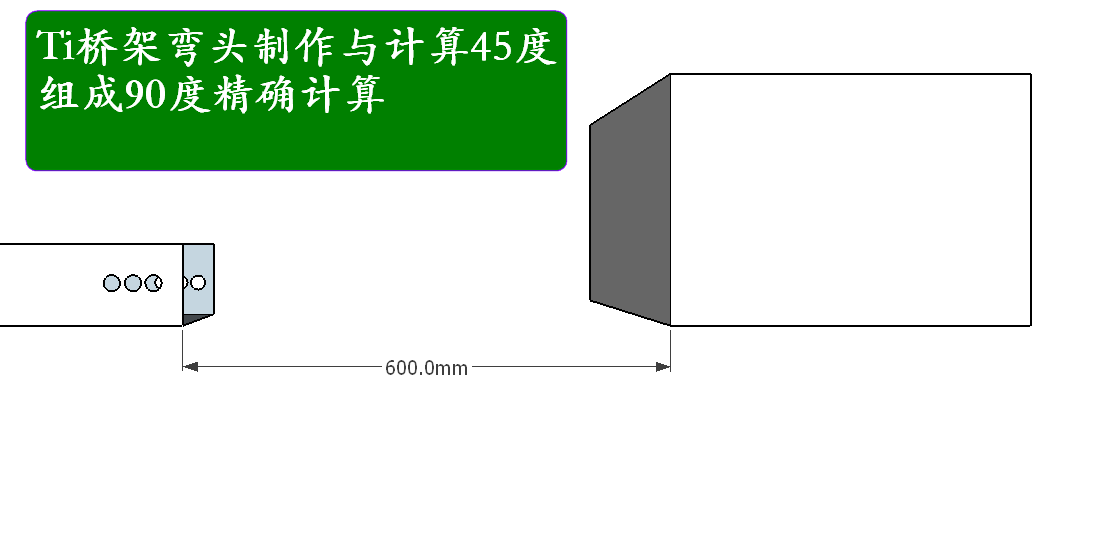

如图:现场距离障碍物总长度为 60cm  (也就是600mm)

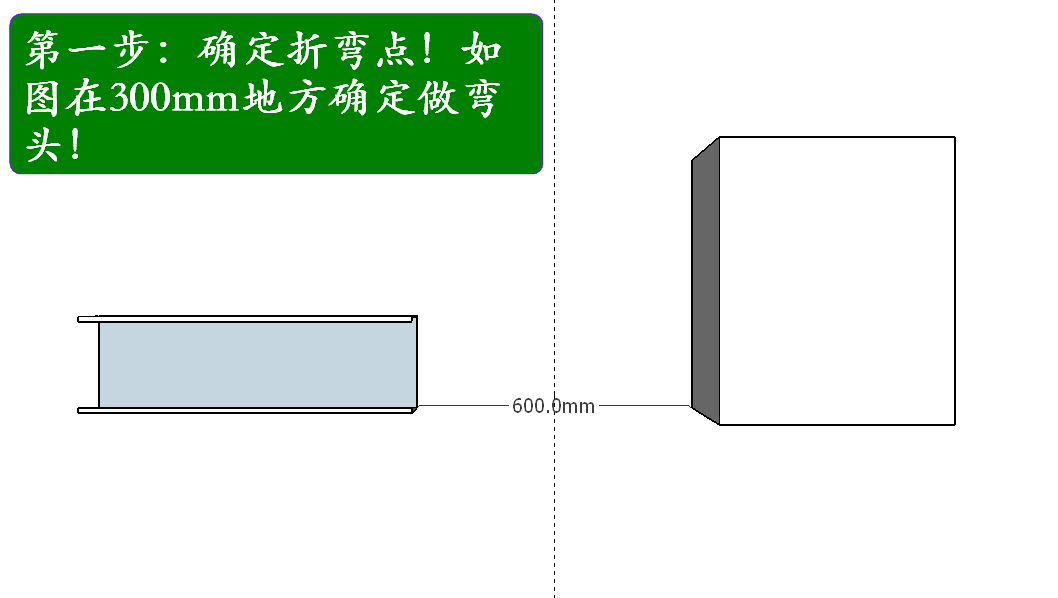

第一步:确定在哪个位置做弯头!做折弯点!如图:在30cm的地方做折弯点!也就是剩下的距离为30cm

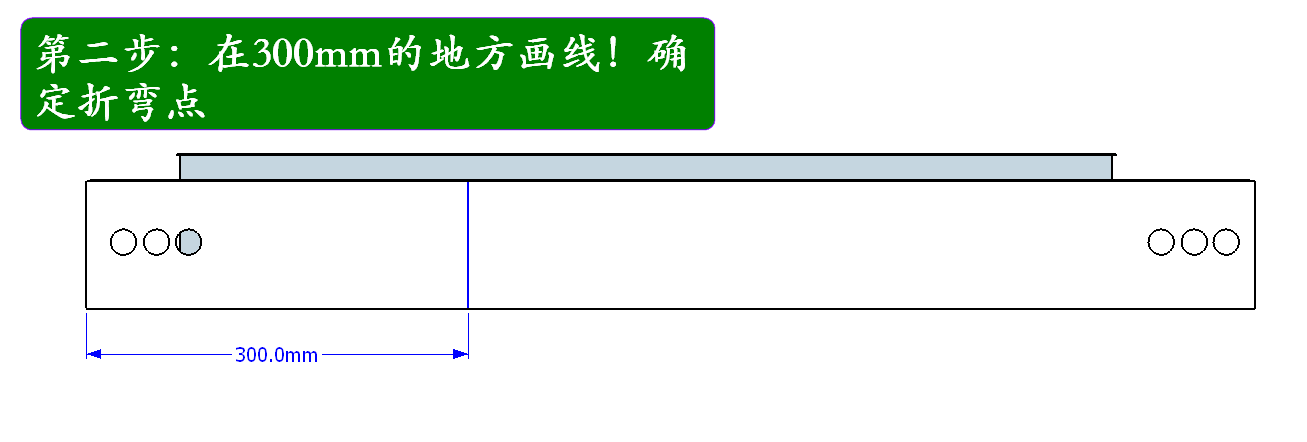

第二步:在桥架上面30cm的地方画线!确定折弯点!



打开Ti桥架计算器!使用桥架计算器计算下料尺寸!

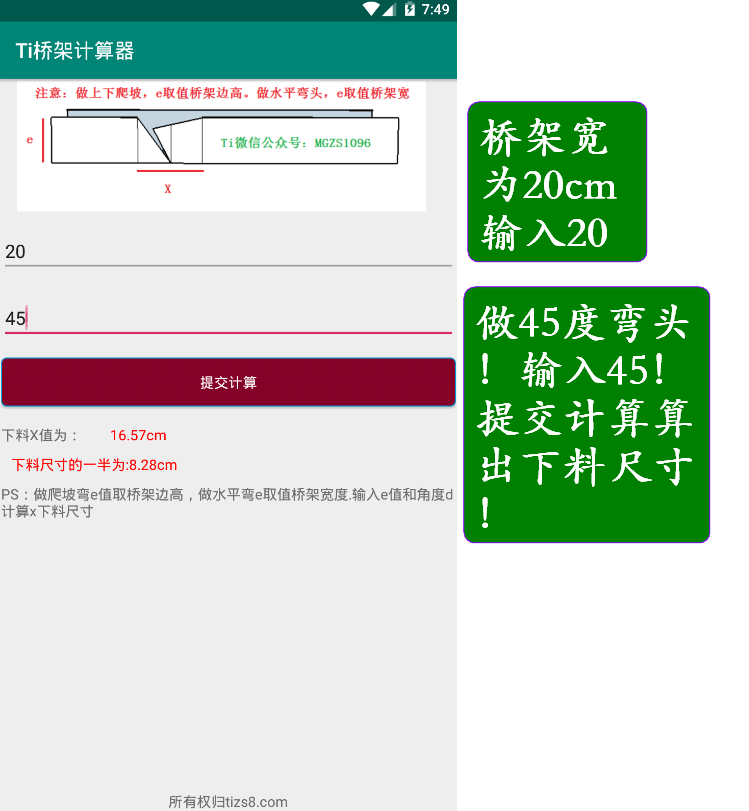

打开计算桥架下料尺寸  输入桥架宽和角度数计算出下料尺寸!如图所示!计算出的下料尺寸为16.57cm

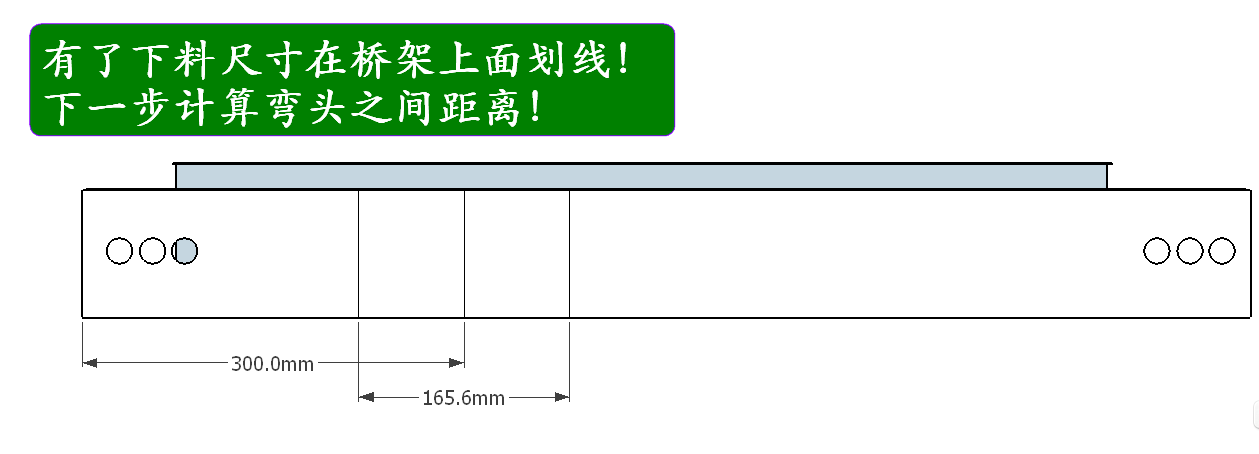

第三步:计算好了下料尺寸在桥架上面画线!如图所示!

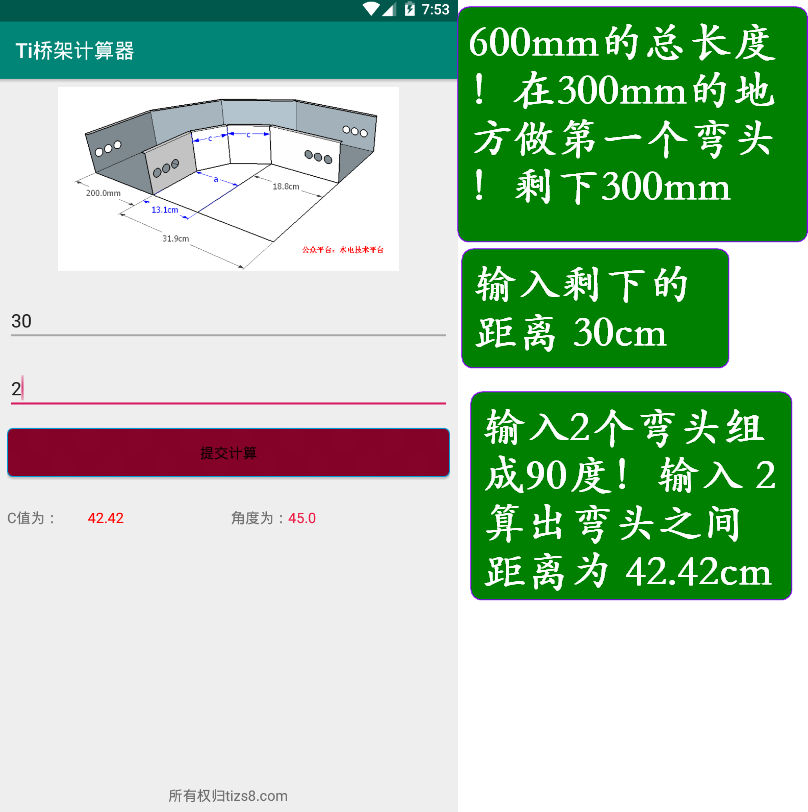

第四步:计算出弯头与弯头之间的距离!打开计算器!输入剩下的距离30cm!输入2个弯头组成90度!输入2计算出弯头之间的距离为:42.42cm

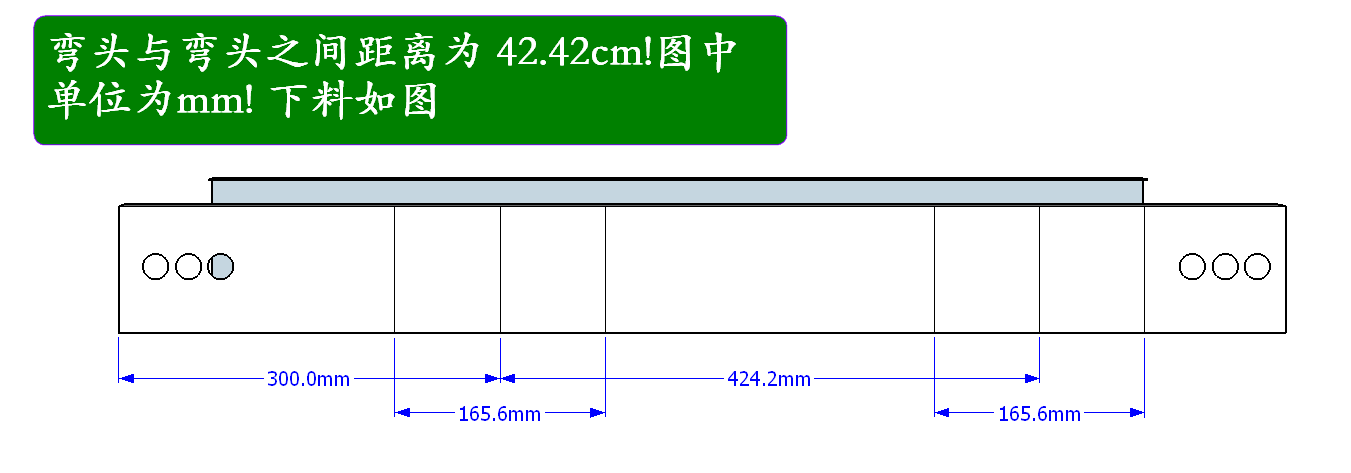

有了弯头之间的距离后画线!如图所示:弯头之间距离为 42.42cm(424.2mm)

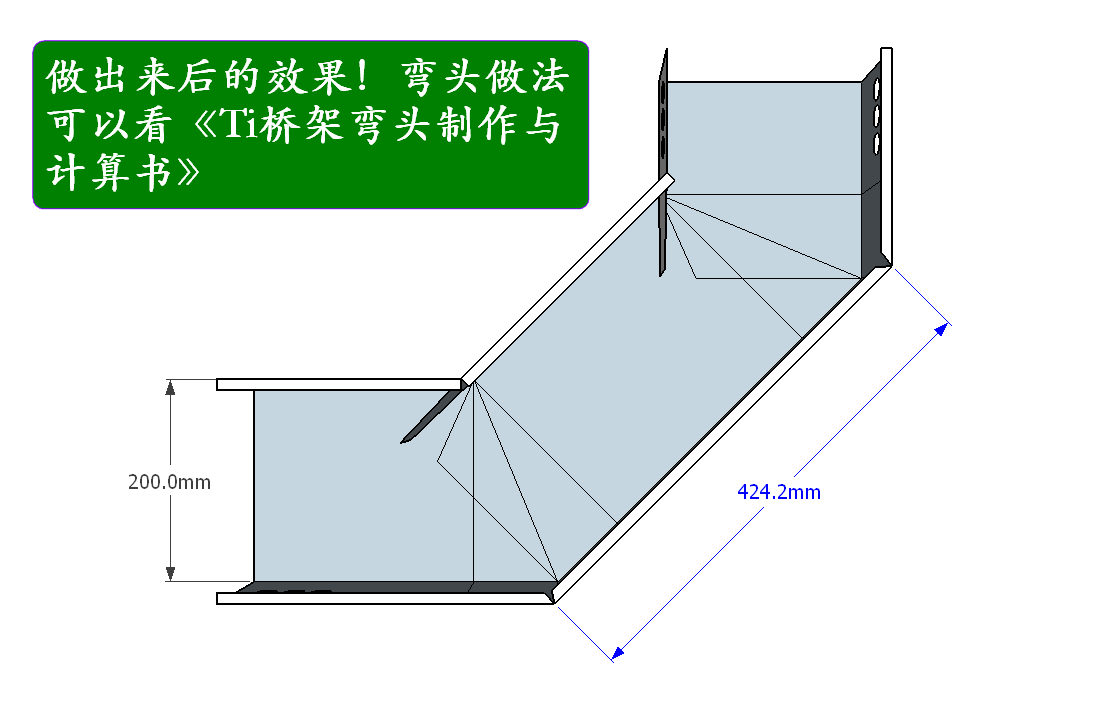

第五步:做出弯头切割合并效果!如图所示!


最后放上去看效果!刚刚好!精确计算步骤实际只有两步!第一步:算下料尺寸!第二步算弯头与弯头中间距离!即可!
