如何快速学会看图施工做桥架?

微信公众号:mgzs1906 发表:水电技术    发表日期:2017-08-18

图纸是建筑的灵魂!作为一名水电师傅,识图是必须的!很多人对图纸并不熟悉!无论你是半桶水,还是新手!都有必要看一看!


水电师傅,除了要会看图纸,也要对规范有一定的了解!施工中经验等等!这一部分很多施工师傅都是靠多年积累下来的经验来施工!


施工加经验


如图:视频截图!对于做排水管大家都不陌生!可对于尺寸,对于新手来说可能根本都不知!

如图:排水管中心离开墙的距离应该为 30cm!  因为这是马桶下水口到边的距离!

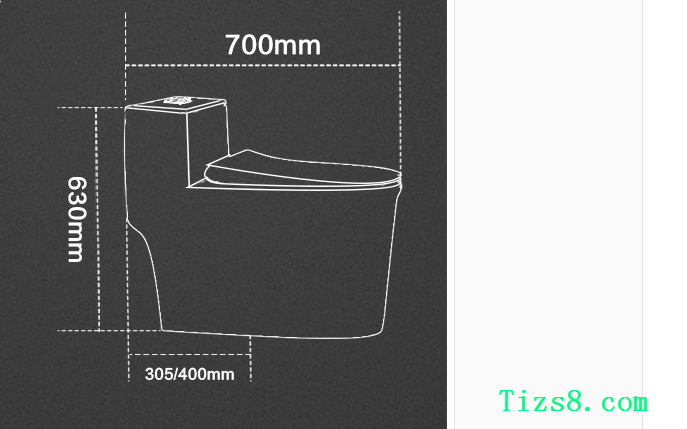

如图为马桶图!下水口到边的距离为  300mm  而作为水电工!应该知道需要预留 瓷砖位置!瓷砖厚度约为 5cm左右!  那么也就是说!我们在做排水管的时候需要 瓷砖位置!也就说 墙到 管中心距离约为  36cm









看图放线





如图:看图如何放线呢?看图如何布管!具体放哪种线?种种的疑问,都是一个水电师傅必须要懂的!



电工基础


除了要会看图施工!还得懂电工电路!








防雷设计说明重要性!
